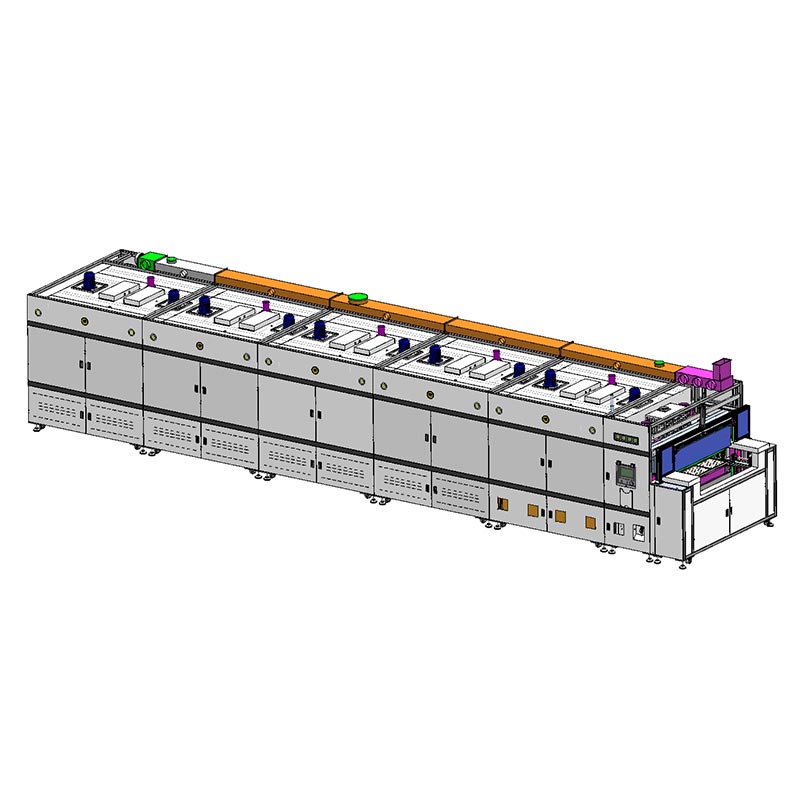

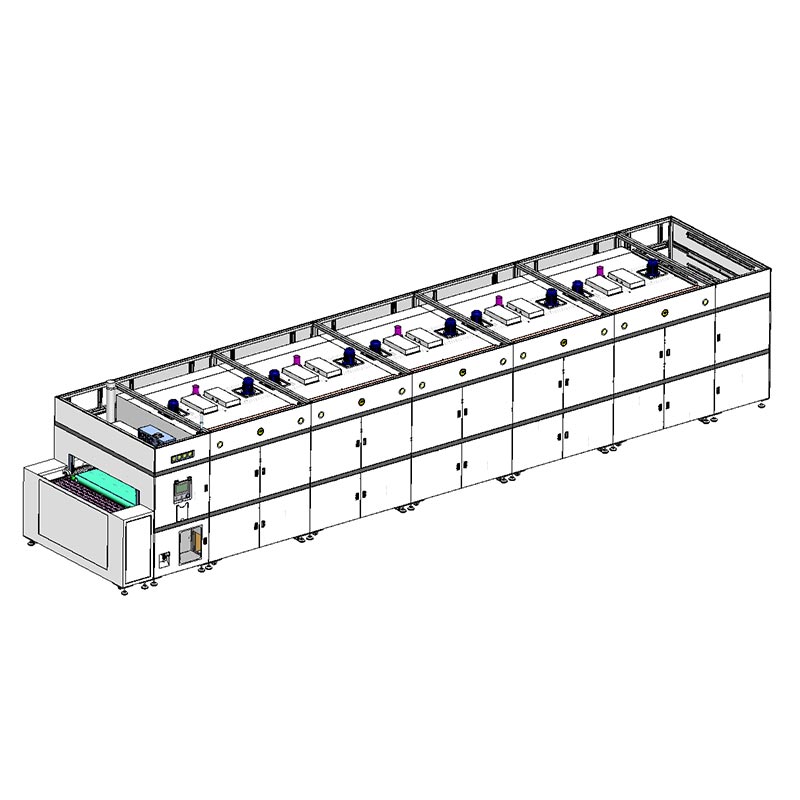

Dubbeldeks hetelucht- en IR-tunneldroogoven

De dubbeldeks hetelucht- en IR-tunneldroogoven van Dingfeng integreert naadloos lineaire modules met pneumatische modules grijpers voor nauwkeurig traybeheer. Klanten kunnen dit systeem via ons op maat maken. Het systeem zorgt daarvoor de trays blijven absoluut parallel bij het betreden en verlaten van de verwarmingsruimte, waardoor opstoppingen of product worden vermeden verkeerde uitlijning. Aan de afvoerzijde kan het snelle uitlijnpinsysteem de tray-offset tot wel 20 corrigeren millimeter binnen 1 seconde, waardoor er geen impact is op de werkingstijd van de lift. De 1550 millimeter brede Teflon riem, aangedreven door een frequentieomvormer en een motor met hoog koppel, biedt een ultrastabiel snelheidsbereik van 0,3 tot 3 meter per minuut, wat zeer geschikt is voor substraten van groot formaat en zware verwerking.

Ingebouwde integratie

Deze dubbeldeks hetelucht- en IR-tunneldroogoven is speciaal ontworpen voor integratie in cleanrooms en is van alle gemakken voorzien met een speciaal luchtcirculatiesysteem voor luchtzuivering onder de uitlaat. Elke verwarmingssectie wordt aangestuurd door Mitsubishi PLC- en Delta-temperatuurmodules, die een uniformiteit van ±3°C bereiken. Ter bescherming van de steriele omgeving van de Bij elke verse luchtinlaat hebben we voorfilters van G4-kwaliteit geïntegreerd om de levensduur van de unit te verlengen interne hoogefficiënte luchtfilters. Bovendien zijn alle koudebruggen tussen de binnenspouw en de buitenschil aanwezig zijn behandeld met geavanceerde isolatiematerialen voor thermische isolatie en de koeluitlaat bevindt zich centraal teruggewonnen om de impact van de thermische belasting op het HVAC-systeem van uw instelling te verminderen.

Waarom voor ons kiezen?

Het vertrouwen in hightech productie is gebaseerd op gegevenstransparantie en veiligheid van de operator. Onze dubbeldeks hetelucht- en IR-tunneldroogoven is uitgerust met een besturingssysteem met twee schermen. Bij het laadpunt in de cleanroom staat een 10,2 inch touchscreen, en nog een in het hoofdgedeelte. Deze schermen zijn met elkaar verbonden om de veiligheid te garanderen en kunnen worden weergegeven realtime informatie zoals oventemperatuur, transportbandfrequentie en uitgangsstroom. Het is vol functionaliteit voor het uploaden van MES-gegevens, waardoor elke batch producten kan worden getraceerd. Elke ruimte is voorzien van een geïntegreerde verschildrukmeter, waardoor uw kwaliteitscontroleteam de precieze drukbalans kan controleren tussen de oven en de cleanroom in realtime. Uiteraard bieden wij voor verschillende milieueisen volledige maatwerk diensten.

Productparameterdetails

Certificeringsnormen

Kies voor Dingfeng, een toonaangevende onderneming die de ISO 9001-certificering heeft behaald. Wij hebben het vermogen om te beheren complexe en grootschalige thermische energieprojecten. De L12950-serie maakt gebruik van een modulaire assemblagestructuur, die vergemakkelijkt een snelle installatie ter plaatse en maakt eenvoudig onderhoud mogelijk via inspectiedeuren die aan de zijkant openen. Wij bieden een uitgebreide garantie van 12 maanden en een snelle responsgarantie van 2 uur voor uw investering. Van het verstrekken aangepaste structurele schetsen voor de integratie van secundaire waterkoelingsinterfaces, we maken een dubbellaags van 13 meter op maat technologie gebaseerd op uw specifieke productiecyclustijd en fabrieksindeling.

Vraag en antwoord

Vraag 1: Hoe kan de interne circulatielift het rendement op de investering vergroten?

Antwoord: Voor de dubbeldeks hetelucht- en IR-tunneldroogoven is handmatige opvang van de trays of externe transportbanden vereist. Echter, onze continue Dankzij de circulatielift kunnen de trays in een gecontroleerde omgeving blijven en automatisch van onderaf doorlopen naar de top. Dit vermindert de handmatige arbeid met 50% en bespaart ruimte.

Vraag 2: Kan deze industriële dubbeldeks IR-heteluchttunneldroger worden geïntegreerd in een 100/1000-klasse cleanroom?

Antwoord: Natuurlijk. Via G4-filtratie van verse lucht, interne HEPA-voorbereide luchtstroom en een speciale gecentraliseerde verwarming terugwinningssysteem, het is ontworpen om het laagst mogelijke "warmte- en deeltjesbezette gebied" te hebben, waardoor het zeer hoog is geschikt voor de productie van gevoelige halfgeleiders en optische displays.

Vraag 3: Wat gebeurt er als de trays die bij het laadstation worden geplaatst, iets uit het midden staan?

Antwoord: We hebben een handmatige geleidingsbegrenzer ontworpen op het laadpunt en een hogesnelheidscorrectiepin op het laadpunt afvoerpunt. Zelfs als de trays ongeveer 20 millimeter afwijken, past het systeem zich automatisch aan binnen 1 seconde naar de juiste positie en stap vervolgens de lift in, waarbij u ervoor zorgt dat de automatische "lineaire module" wordt geactiveerd + catcher"-systeem mist nooit meer een plukoperatie.
