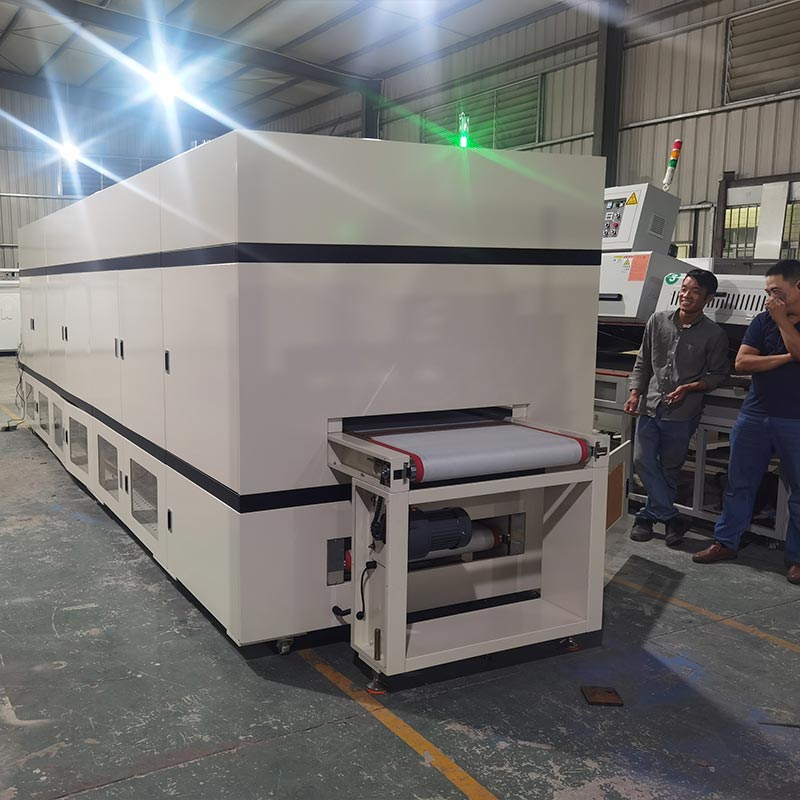

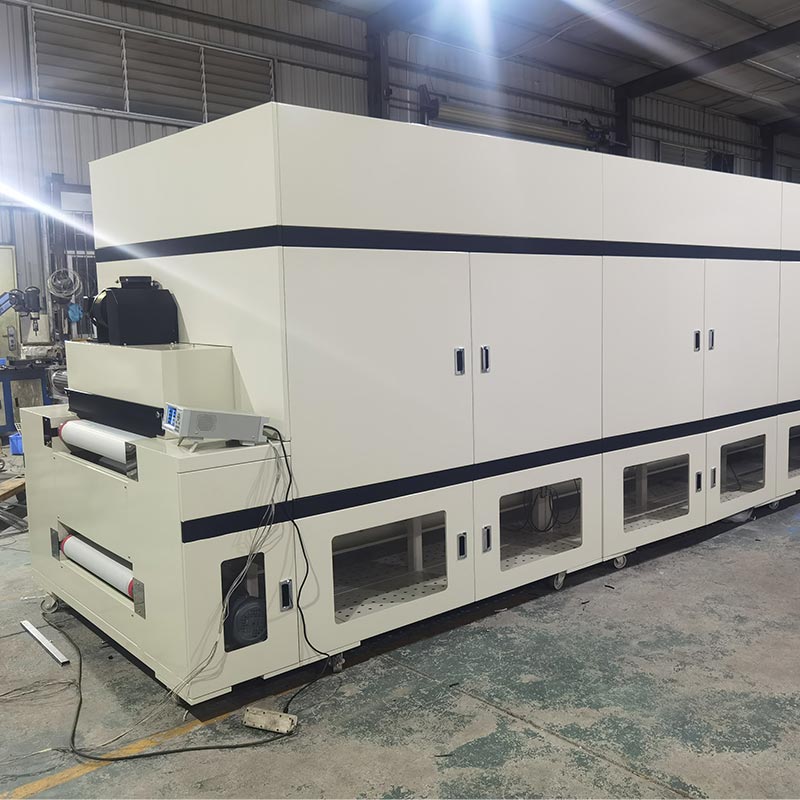

8m klasse 100 tunneloven

In China kan de 8m Class 100 tunneloven van Dingfeng worden aangepast. De box is 8 meter lang en wordt aangedreven door een krachtig energiesysteem van 88 kilowatt. Het heeft een modulair ontwerp en is speciaal gemaakt voor zeefdrogen van wereldklasse en nauwkeurig bakken van componenten. Het is uitgerust met een ventilatorfiltratiesysteem op hoge temperatuur en voldoet aan de ISO 5-luchtzuiverheidsnormen, zodat uw producten zonder enige vervuiling door de warmtestroom gaan. Onze gewaardeerde klanten van over de hele wereld heten u welkom om dit product in onze fabriek in China te kopen.

Stuur onderzoek

Productomschrijving

De 8m klasse 100 tunneloven Factory Direct van Dingfeng DFHK7008 maakt gebruik van een unieke heteluchtcirculatie met onderzuiging technologie. Elektrische energie wordt via geavanceerde roestvrijstalen componenten omgezet in thermische energie wordt onder druk gezet door geluidsarme circulatieventilatoren via een hoogefficiënt luchtfilter met 100 niveaus. Wij zijn ook geïntegreerd vacuümkoolstofvezel-infraroodlampen, waarmee het proces van kamertemperatuur tot 100 °C binnen ≤15 minuten wordt voltooid. De Delta DTE-10T temperatuurmodule en SCR-vermogensregeling kunnen temperatuurregeling bereiken.

Onderhoud en veiligheid

De temperatuurzones hebben een zijopeningsdeurontwerp, wat handig is voor onderhoud en reiniging. Elk temperatuurzone is uitgerust met verstelbare luchtinlaten om de afvoer van afvalgas te vergemakkelijken. Het integreert uitgebreide beschermingsmechanismen zoals lekkage, faseverlies, overbelasting, ultralage temperatuur en één knop noodstop om de stabiele werking van de 8 meter lange industriële tunneloven te garanderen.

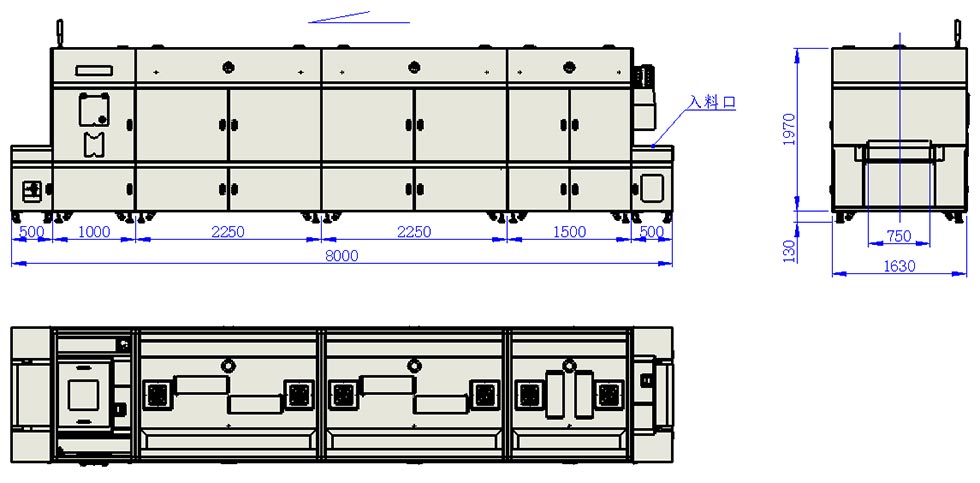

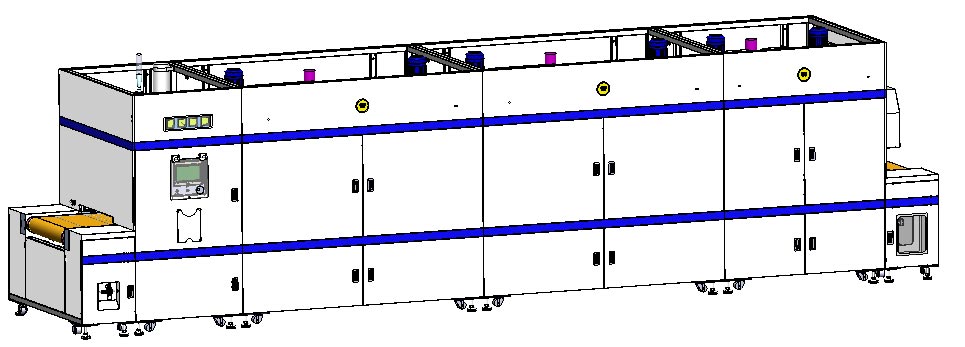

8m Class 100 Tunnel Oven

Belangrijkste technische parameters

Nee.	Item	Specificatie
1	Model	DFHK7008
2	Algemene afmetingen	L8000 * B1630 * H2100mm
3	Stroom	AC380V 88 kW 50 Hz
4	Effectieve lengte van de inlaat	500 mm
5	Zone 1 lengte	1500 mm * 1 sectie
6	Zone 2 & 3 lengte	2250 mm * 2 secties
7	Lengte koelzone	1000 mm
8	Uitgangslengte	500 mm
9	Effectieve transportbandbreedte	700 mm
10	Effectieve transportbandhoogte	0~80mm regelbaar
11	Transportsnelheid	0,5~3m/min regelbaar
12	Werkhoogte	900 ± 30 mm
13	Uithardingsmodus	Hete luchtcirculatie
14	Uithardingstemperatuurbereik	RT~180℃
15	Temperatuuruniformiteit	≤±3℃
16	Verwarmingssnelheid	RT~100℃ ≤ 15min
17	Oppervlaktetemperatuur van de oven	≤Omgeving +8℃
18	Productiemodus	Continue ononderbroken productie
19	Verwarmingselement	RVS verwarmingsbuis / Middengolf IR-lamp
20	Transportband	Hoge temperatuurbestendige Teflon mesh-riem
21	Natuurlijke uitlaat van de oven	3 uitgangen, 4" diameter, elk ~0,8 m³/min
22	Afvalgasuitlaat van de oven	2 uitgangen, 5" diameter, ~9m³/min elk
24	Koelsysteem	Klasse 1000 FFU laminaire koeling + geluidsarme centrifugaalventilator aan de onderkant; 23m³/min, 6" diameter, 1 uitlaat
25	Totale afgasstroom	~43m³/min
26	Netheid van de oven	Statische klasse 100, dynamische klasse 1000
27	Veiligheid Bescherming	Bescherming tegen lekkage, overbelasting, oververhitting en noodstop
28	Gegevensverzameling	MES-data-acquisitie en automatische scanfunctie

Hoofdcomponentenmodel

Nee.	Naam van onderdelen	Specificatie / Model	Merk & Herkomst
Mechanisch onderdeel
1	Aandrijfmotor	CH32-400W-120-SZ 380V horizontaal, uitgaande as Ø32 horizontaal	Binnenlands merk
2	Teflon transportband van gaas	Circ. Lengte 16700W750mm, melkachtig wit, 11 mesh, met siliconen geleidestrip, hartafstand geleidestrip 720 mm	Binnenlands merk
3	Heteluchtcirculatieventilator	1.5KW-2P, aslengte 190, asdiameter Ø24 mm, snelheid 2800 tpm	Binnenlands merk
4	HEPA-filter	L900W274T180mm Klasse100L900W424T180mm Klasse100	Binnenlands merk
5	304 roestvrijstalen verwarmingsbuis	1,2 kW L-type 220 V, 1,5 kW L-type 220 V	Binnenlands merk
6	IR-lamp	Koolstofvezel vacuüm IR-buis, 0,8 kW * L845 mm	Binnenlands merk
7	Ingevoegd bladventilatorwiel	10,5 Inch Type B, Asgat Ø24mm	Binnenlands merk
8	Uitlaatgasventilator	CY125 200W 220V, Rechts 90°	Binnenlands merk
9	Centrifugale ventilator	CY180 750W gietijzeren motor, snelheid 2850 tpm	Binnenlands merk
10	Differentiële drukmeter	0-300 Pa	Binnenlands merk
11	Stof kleverige roller	Lengte 690 mm, OD 94, ID 76, mesvrij snijden, middelhoge viscositeit	Binnenlands merk
12	Afdichtingsstrip	KX-27(16x21)	Binnenlands merk
Controledeel
13	Aardlekschakelaar	3P+N-C250A	CHINT
14	AC-schakelaar	LC1N-1810 220V	Schneider
15	AC-schakelaar	LC1N-1210 220V	Schneider
16	AC-schakelaar	LC1N-4011 220V	Schneider
17	Thermisch overbelastingsrelais	LRN12N 5,5-8A	Schneider
18	Tussenliggende estafette	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Innovatie
20	Aanraakscherm	MT8102iE	Wijinzicht
21	Temperatuurregelmodule	DTE-10T	Delta
22	Temperatuursensor (thermokoppel)	WRNT-01/02 K-type	Hualing
23	3-fase SCR-module	J3-SCR-75LA	Aoyi
24	Omvormer	220V 0,4KW, Shihlin, met communicatiefunctie	Shihlin
25	Omvormer	380V 3,7KW, Shihlin, met communicatiefunctie	Shihlin

Onze voordelen

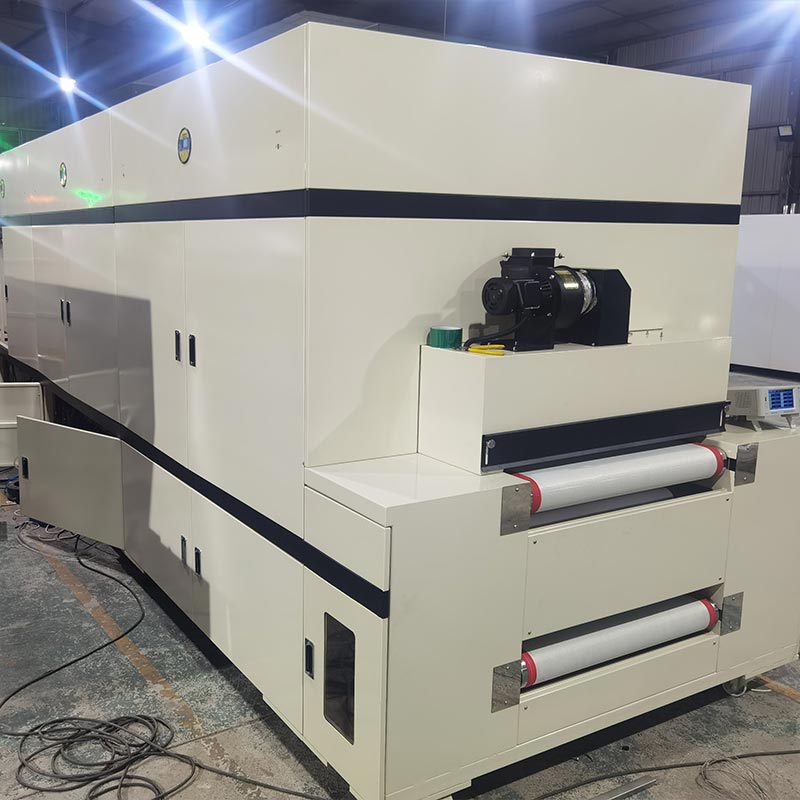

Klanten kunnen de tekeningen aanpassen op basis van hun werkelijke vereisten. De 8m klasse 100 tunneloven voldoet hieraan strikt met de zuiveringsnormen op 1000-niveau. Alle drie de secties van de temperatuurzones zijn onafhankelijk en nauwkeurig bestuurd door Delta PLC gecombineerd met SCR-thyristors, en worden aangevuld met ver-infraroodlampen om snel te verbeteren de genezende werking. De oven is uitgerust met een efficiënt filter voor hoge temperaturen en een Teflon-gaas voor hoge temperaturen riem is voorzien van een apparaat om afwijkingen te voorkomen en handige zelfreinigende plakstofrollers. Het koelgedeelte gebruikt een laminaire stromingsventilator met duizend niveaus en een geforceerde afzuigventilator aan de onderkant werken samen, waardoor de warme lucht naar buiten wordt afgevoerd aan bereik het beste luchtkoelingseffect. Klanten kunnen de tekeningen aanpassen op basis van hun werkelijke behoeften.

Configuratie-ondersteuning

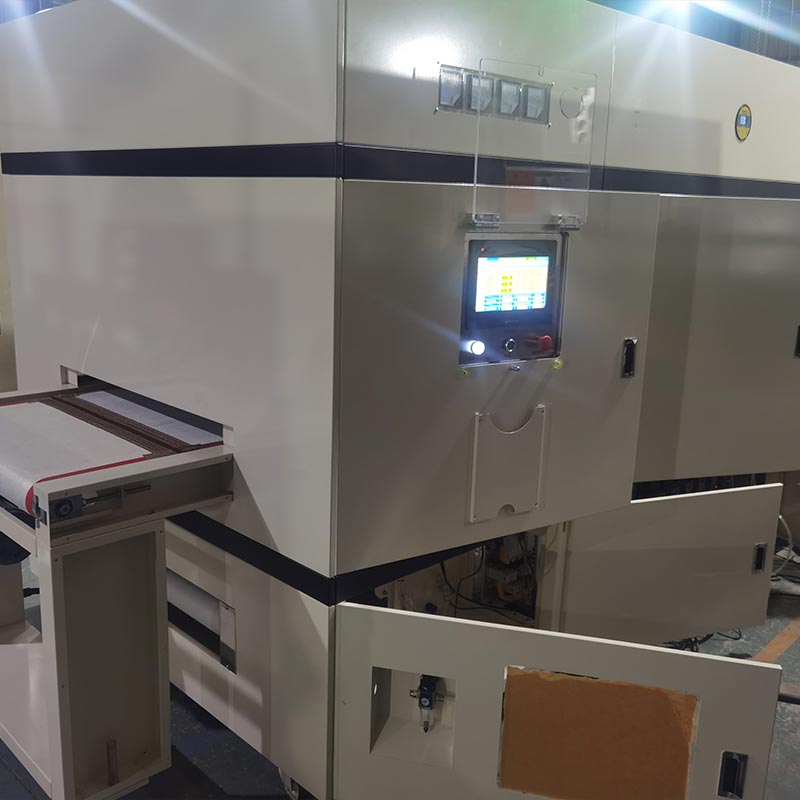

De besturingsarchitectuur van de Semiconductor Curing Furnace wordt ondersteund door Inovance H5U PLC en Weinview MT8102iE touchscreen, met industriële 4.0-interfaces voor MES-gegevensverzameling en automatische scanfuncties. De systeem bestaat uit Schneider AC-magneetschakelaars en Omron-relais, ondergebracht in een stofdichte behuizing. Deze selectie van hoge kwaliteit componenten, gecombineerd met de Schininger-omvormer, zorgen ervoor dat de 700 mm brede Teflon-gaasband een soepele loop behoudt en ongestoorde snelheid van 0,5 tot 3 meter per minuut, waardoor uw precisiewafels en PCBA's worden beschermd tegen trillingen of mechanisch schok.
