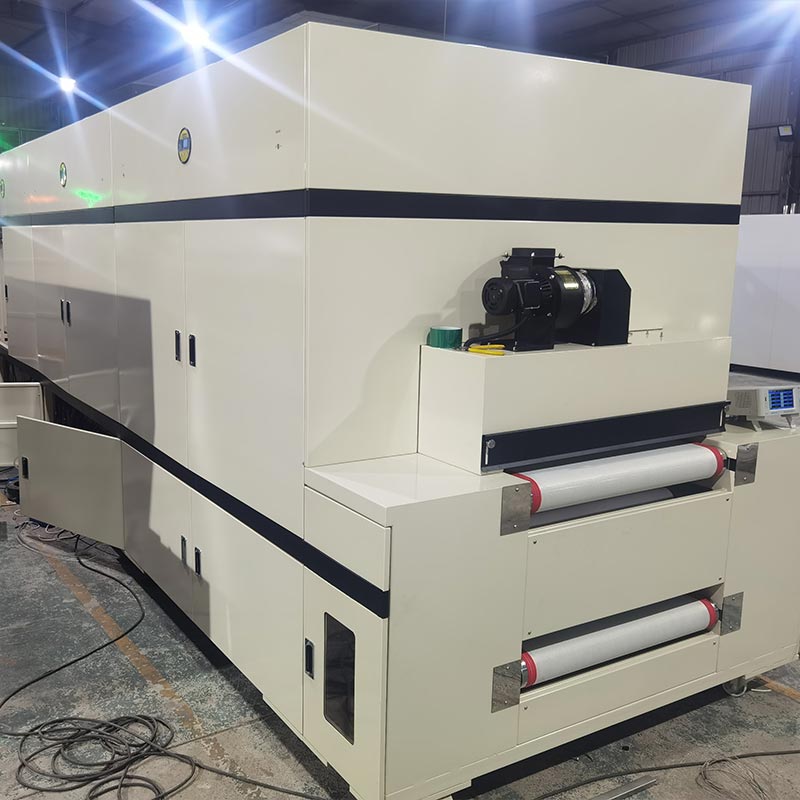

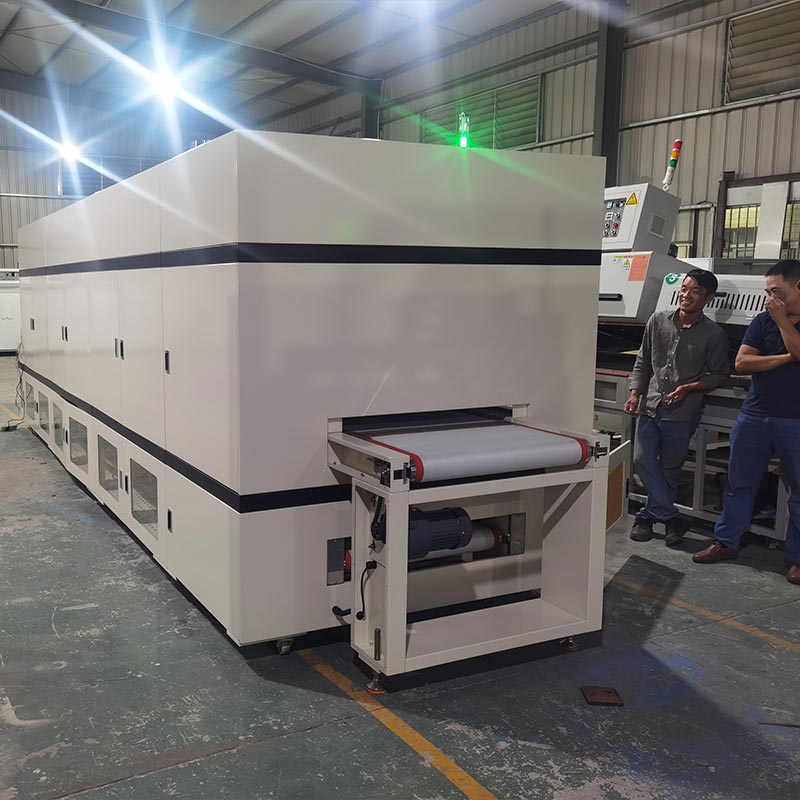

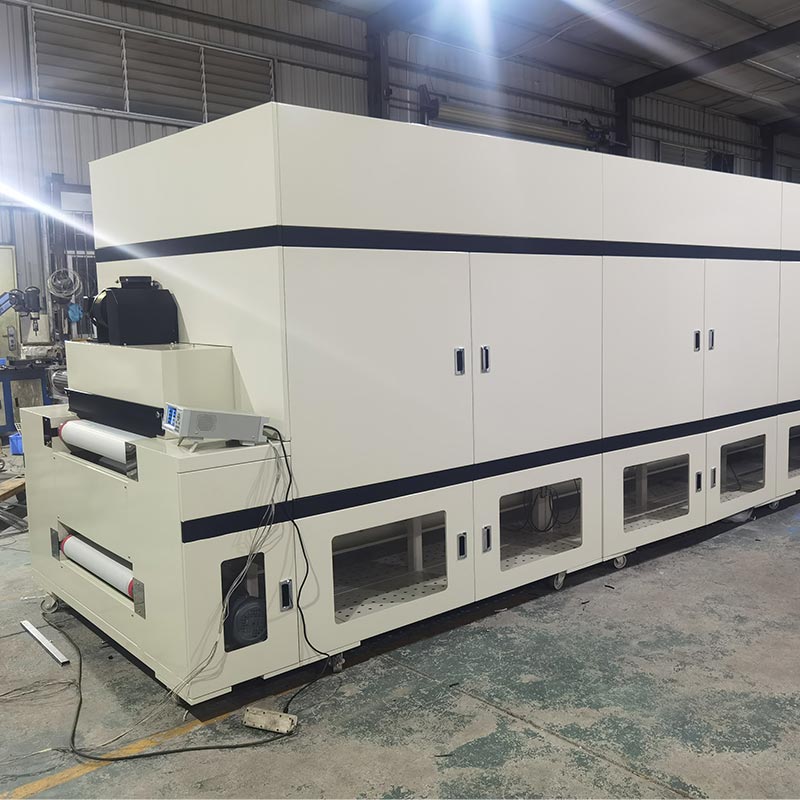

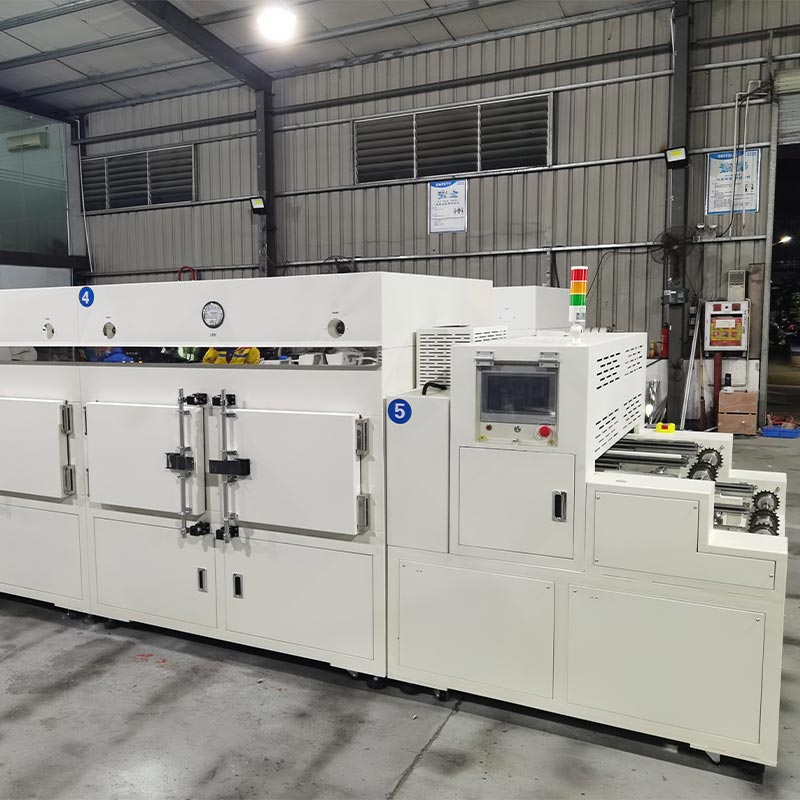

Tunneloven met printplaat

Om een ​​uniforme warmteverdeling in de Circuit Board Tunnel Oven te bereiken, is alleen vertrouwen op verwarming niet voldoende; nauwkeurige regeling van de vloeistofdynamica is ook noodzakelijk. Als grote fabrikant heeft Dingfeng een onder druk staande machine ontworpen afzuigsysteem dat over een transportbandbreedte van 700 millimeter een verticaal en turbulentievrij luchtgordijn kan vormen. Aangedreven door een 2,2 kW lange-asmotor en een 12-inch SUS304-waaier, kan hij de gezuiverde hete lucht in de lucht persen. kleine poriën van meerlaagse printplaten. Dit is vooral belangrijk voor flexibele gedrukte schakelingen, aangezien dit mogelijk is stabiliseer het lichtgewicht substraat, waardoor het in contact kan komen met de Teflon-gaasband, waardoor de oscillatie- en bewegingsverschijnselen die vaak voorkomen in standaard convectieovens.

Werkingsprincipe

De printplaattunneloven van het model DFHK7008 maakt gebruik van roestvrijstalen verwarmingsbuizen voor verwarming. Het wordt gecombineerd met een geluidsarme verwarming luchtcirculatieventilator en de retourluchtventilatietechnologie onder de box. De hete lucht, na te zijn verwerkt door de efficiënt filter op hoge temperatuur, wordt gelijkmatig op het oppervlak van het product gedrukt. Het kan automatisch worden bereikt temperatuurregeling, constante temperatuur en automatische stop bij te hoge temperatuur, met veiligheid, gemak, milieubescherming en energiebesparing. De binnenkant van de oven is volledig van spiegelafwerking roestvrijstalen platen. De isolatielaag is gevuld met 120K kiezelzuur aluminium isolatiekatoen. De transport maakt gebruik van hoogwaardige Teflon-gaasband die bestand is tegen hoge temperaturen en is uitgerust met een controller en frequentieomvormer bestuurd door het elektrische laagspanningssysteem.

Kwaliteit van configuratie

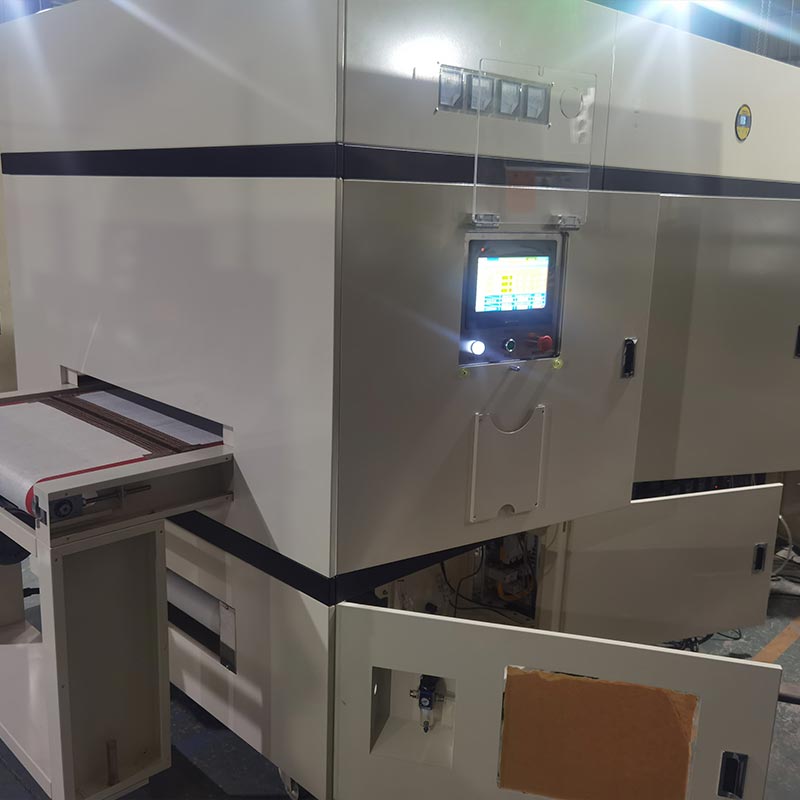

Het elektrische besturingssysteem van de Circuit Board Tunnel Oven is voorzien van componenten van topmerken zowel in huis als in de keuken in het buitenland, inclusief Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE touchscreen, DTE-10T temperatuurregelmodule en K-type WRNT-01/02 sondes voor nauwkeurige temperatuurmeting van het verwarmingsuitvoeringsgedeelte. De driefasige bestuurbare siliciummodule J3-SCR-75LA wordt aangedreven voor stabiele vermogensregeling. Wat het transmissiesysteem betreft, twee Shilin frequentieomvormers (220V 0,4KW en 380V 3,7KW) met communicatiefuncties en Schneider-serie componenten zijn uitgerust, inclusief 3P+N-C 250A lekstroomonderbreker voor totale stroombeveiliging. De LC1N-serie AC-schakelaars (1810, 1210, 4011) met meerdere specificaties zijn verantwoordelijk voor het openen en sluiten van elke circuit, en worden gecombineerd met het LRN12N thermisch relais en het MY4NJ tussenrelais om de extreem hoge temperatuur te garanderen stabiliteit en veiligheid van de werking van de apparatuur van de bron tot de terminal.

Hoofdcomponentenmodel

Veelgestelde vragen

Vraag 1: Hoe voorkomt deze oven het "Popcorneffect" bij het bakken van meerlaagse PCB's?

A: Het "Popcorneffect" treedt op wanneer opgesloten vocht te snel uitzet. Onze printplaattunneloven maakt gebruik van SCR-gestuurde lineaire verwarmingshellingen. Door de snelheid van de temperatuurstijging nauwkeurig te beheersen, maken we dit mogelijk intern vocht om veilig door de pre-preg-lagen te diffunderen voordat de pieksintertemperaturen worden bereikt, ervoor zorgen dat de interlaminaire bindingen intact blijven.

Vraag 2: Is de luchtstroom krachtig genoeg om doorgaande gaten met een hoge aspectverhouding te drogen?

EEN: Ja. Ons drukplenum met neerwaartse trekkracht is speciaal ontworpen om warme lucht naar via's met een hoge aspectverhouding te blazen. De verticale druk zorgt ervoor dat de lucht de gaten binnendringt in plaats van alleen maar over het oppervlak te scheren essentieel voor volledige uitdroging vóór de soldeer- of galvaniseringsfasen.

Vraag 3: Kunnen we deze tunneloven integreren in een volledig geautomatiseerde SMT-lijn?

EEN: Absoluut. De Mitsubishi PLC- en frequentieconversiemotoren zijn ontworpen met gereserveerde verbindingspunten voor Industrie 4.0-connectiviteit. De snelheids- en temperatuurgegevens van de transportband kunnen worden gesynchroniseerd met uw upstream pick-and-place-robots of stroomafwaartse inspectiestations, waardoor een naadloze, geautomatiseerde workflow wordt gegarandeerd.
